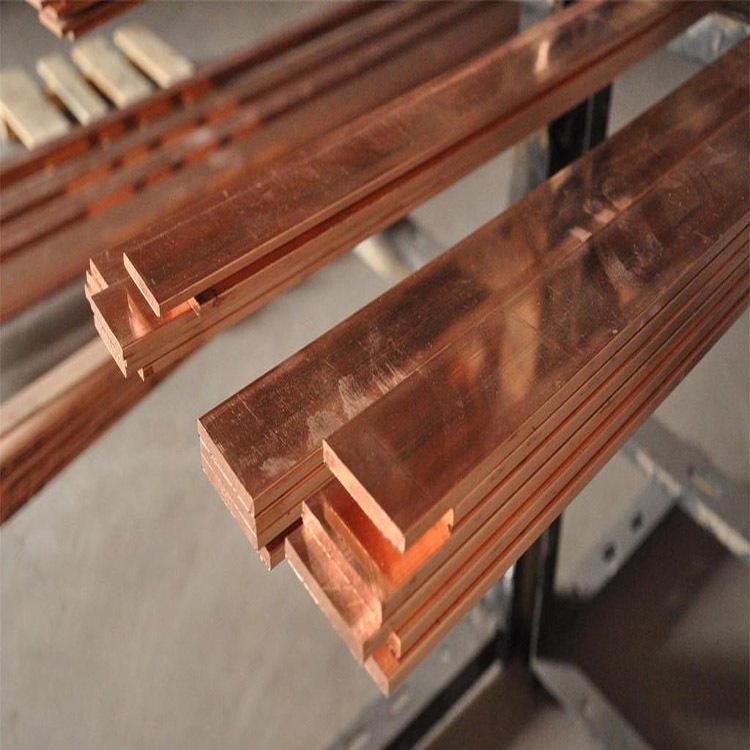

TP1紫铜条、TP2紫铜条、C11000紫铜条

天津金鑫铜新材料科技有限公司专业出产、发卖：环保黄铜排、黄铜条，无铅环保黄铜排、黄铜条，材质有：H59，H62（C2800），H65（C2680），H68（C2620），H70（C2600），H90（C2200），H96（C2100），C1100，T2，T3，T1，TU1，TU2，TP1，TP2，C11000进口紫铜排、紫铜条、C5210磷铜排；C5191磷铜排；C5100磷铜排；C5240磷铜排、日本进口C5291磷铜排、C5210R磷铜排、QBe2铍青铜排；QBe1.9-0.1铍青铜排、QBe2铍铜条、QBe1.7铍铜条、Q1Al0-3-1.5铝青铜排；QAl9-2铝青铜排；QAl9-4铝青铜排；QAl10-4-4铝青铜排、QSi3-1硅青铜排；QSi1-3硅青铜排；CuNi2Si硅青铜排；C87300硅青铜排；C87400硅青铜排；C87900硅青铜排；C87600硅青铜排、C5210锡青铜排、高质量QSn7-0.2锡青铜排电导率功能、CuSn8PbP（H130）锡青铜排、QSn4-3(Y2)铜排、CW452K（R400)进口锡青铜排、QSn4-3锡青铜排，C51100锡青铜排等；一切产物都有ROHS指令的SGS申报和材质证实。质量优，价钱优惠，欢送广阔新老客户来人来电洽商!

紫铜的用途：

比纯铁广泛得多，每年有50%的铜被电解提纯为纯铜，用于电气工业。这里所说的紫铜，确实要非常纯，含铜达99.95%以上才行。极少量的杂质，特别是磷、砷、铝等，会大大降低铜的导电率。铜中含氧(炼铜时容易混入少量氧)对导电率影响很大，用于电气工业的铜一般都必须是无氧铜。另外，铅、锑、铋等杂质会使铜的结晶不能结合在一起，造成热脆，也会影响纯铜的加工。这种纯度很高的纯铜，一般用电解法精制：把不纯铜(即粗铜)作阳极，纯铜作阴极，以硫酸铜溶液为电解液。当电流通过后，阳极上不纯的铜逐渐熔解，纯铜便逐渐沉淀在阴极上。这样精制而得的铜;纯度可达99.99%。

  紫铜是比较纯净的一种铜，一般可近似认为是纯铜，导电性、塑性都较好，但强度、硬度较差一些。

紫铜性质：

紫铜就是工业纯铜,其熔点为1083℃，无同素异构转变,相对密度为8.9，为镁的五倍。比普通钢还重约15%。其具有玫瑰红色，表面形成氧化膜后呈紫色，故一般称为紫铜。它是含有一定氧的铜，因而又称含氧铜。

  紫铜 因呈紫红色而得名。它不一定是纯铜，有时还加入少量脱氧元素或其他元素,以改善材质和性能,因此也归入铜合金。中国紫铜加工材按成分可分为：普通紫铜(T1、T2、T3、T4)、无氧铜（TU1、TU2和高纯、真空无氧铜）、脱氧铜（TUP、TUMn）、添加少量合金元素的特种铜（砷铜、碲铜、银铜）四类。紫铜的电导率和热导率仅次于银，广泛用于制作导电、导热器材。紫铜在大气、海水和某些非氧化性酸（盐酸、稀硫酸）、碱、盐溶液及多种有机酸（醋酸、柠檬酸）中，有良好的耐蚀性，用于化学工业。另外，紫铜有良好的焊接性，可经冷、热塑性加工制成各种半成品和成品。20世纪70年代，紫铜的产量超过了其他各类铜合金的总产量。 紫铜中的微量杂质对铜的导电、导热性能有严重影响。其中钛、磷、铁、硅等显著降低电导率,而镉、锌等则影响很小。氧、硫、硒、碲等在铜中的固溶度很小,可与铜生成脆性化合物,对导电性影响不大，但能降低加工塑性。普通紫铜在含氢或一氧化碳的还原性气氛中加热时，氢或一氧化碳易与晶界的氧化亚铜(Cu2O)作用，产生高压水蒸气或二氧化碳气体，可使铜破裂。这种现象常称为铜的“氢病”。氧对铜的焊接性有害。铋或铅与铜生成低熔点共晶，使铜产生热脆；而脆性的铋呈薄膜状分布在晶界时，又使铜产生冷脆。磷能显著降低铜的导电性,但可提高铜液的流动性,改善焊接性。适量的铅、碲、硫等能改善可切削性。紫铜退火板材的室温抗拉强度为22～25公斤力／毫米2,伸长率为45～50％，布氏硬度（HB）为35～45。

  具有优良的导电性﹑导热性﹑延展性和耐蚀性。主要用于制作发电机﹑母线﹑电缆﹑开关装置﹑变压器等电工器材和热交换器﹑管道﹑太阳能加热装置的平板集热器等导热器材。常用的铜合金分为黄铜﹑青铜﹑白铜3大类。

  纯净的铜是紫红色的金属，俗称“紫铜”、“红铜”或“赤铜”。

  紫铜富有延展性。象一滴水那么大小的纯铜，可拉成长达两公里的细丝，或压延成比床还大的几乎透明的箔。紫铜最可贵的性质是导电性能非常好，在所有的金属中仅次于银。但铜比银便宜得多，因此成了电气工业的“主角”。
